高精度同步钢带

时间:2019-04-20 12:02:04

类别:精密打孔钢带

立即咨询

分享至:

        东卓提供的同步带以特殊定制的不锈钢为主,真正用于定位的孔列分为单排和双排两种,定位孔形大多为圆形和长腰形,采用同步金属带用于多式精准输送和定位传送装置,更能突显钢带精确性和可重复性。

        采用金属作为一种同步传动用途的优点与特性,是一般传统同步带无法比拟的,它结合了特殊金属的优特性,满足更多工业环境需求。
        同步轮材质依据不同的工作环境及要求来定论,常用材质不锈钢、铝及耐磨的非金属材料,带轮多为圆柱体,工字形设计。同步轮上一般带有一定规律的凸齿或穴槽,它们外形多呈半圆球,长腰形。

高精度同步钢带

高精度同步钢带的一个最重要的优越性是总体精密度;打孔钢带的传送加工节距精密度达到±0.02mm;定位精密度与传送钢带的节距公差直接相关。

钢带与滑轮的设计:
1,选定厚度的主要参数(根据厚度与宽度的不同,有些尺寸无法制作)
0.04~0.1t            动力传送(幅10~40)
0.08~0.2t            输送量轻(幅10~50)
0.1~0.5t              输送量轻(幅10~500)
0.6~1.2t              输送量重(幅200~1500)


2,滑轮的大小(钢带厚度与滑轮最小直径的关系 钢带厚度 滑轮直径)
D=钢带厚度t×400倍以上


3,防止打滑的方法

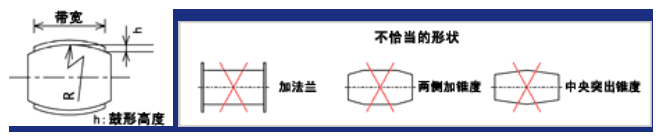

①.鼓形方式
把滑轮加工成鼓形,以防止打滑。

防止打滑的方法

②.V形导向条方式
V形导向条方式

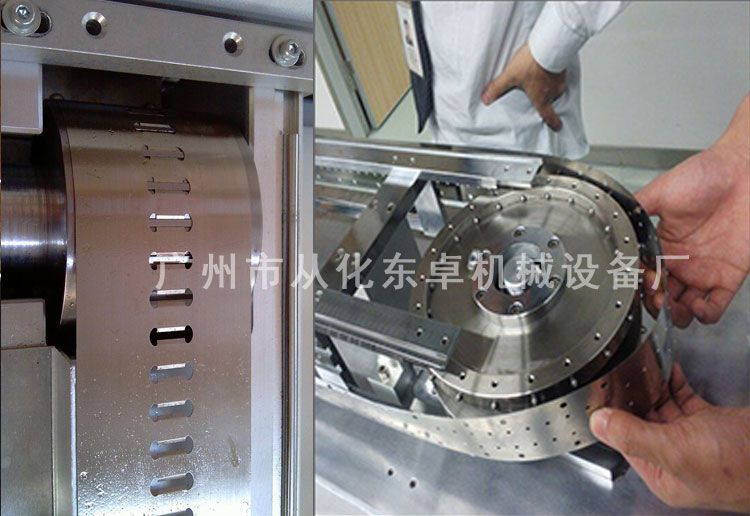

高精度同步钢带实物图
高精度同步钢带实物图

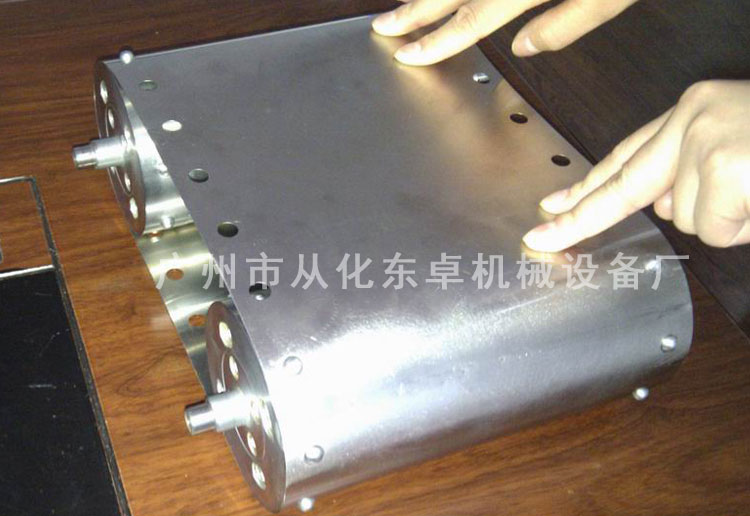

精准传送钢带真空吸附
精准传送钢带真空吸附

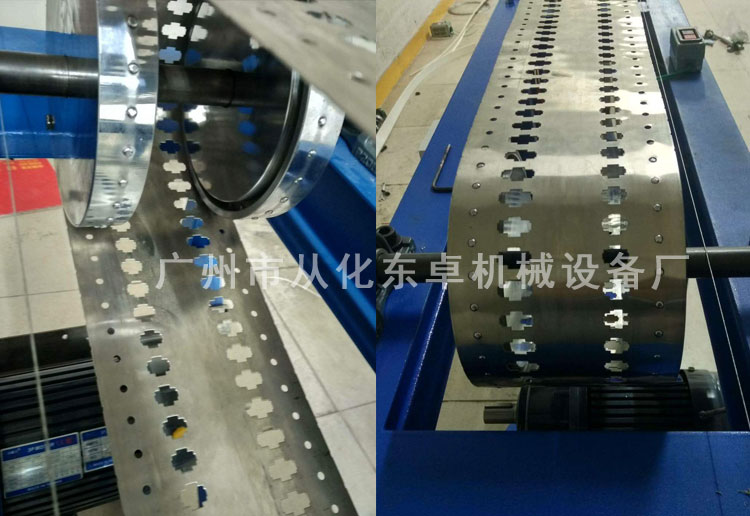

异形孔同步定位钢带
异形孔同步定位钢带

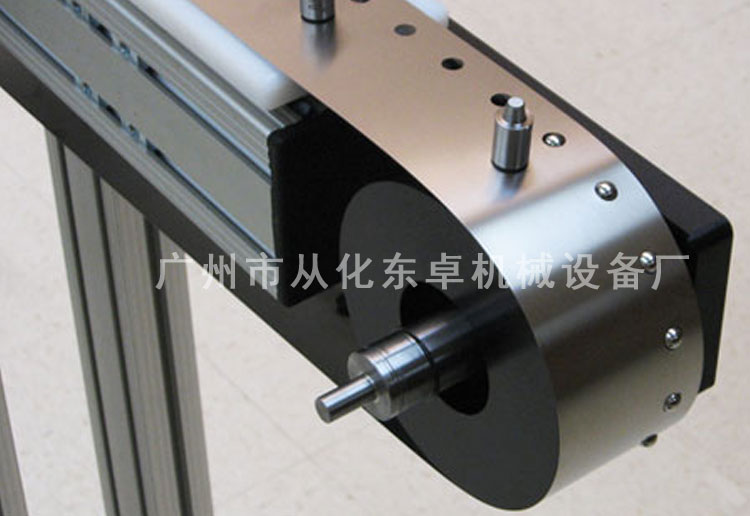

单排腰形孔传送钢带
单排腰形孔传送钢带

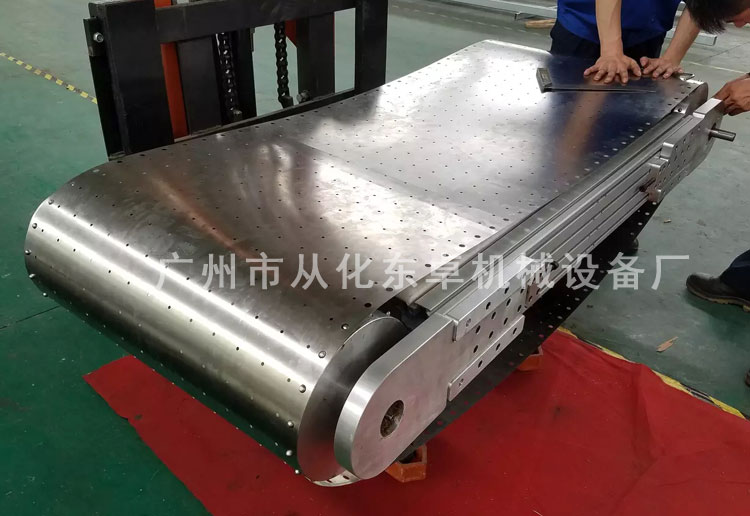

超宽钢带焊接实景
超宽钢带焊接实景

超宽钢带焊接实景1
